1、預制分支電纜簡介
預制分支電纜（圖1）是低壓配電系統的一種新產品。具有供電安全可靠、絕緣性能優良、敷設安裝簡便、配電成本低、適用范圍廣、品種多，對安裝環境要求低和設計方便等優點。同母線槽相比，具有更多的功能，如抗震、防水、阻燃和耐火等，并且避免了母線槽安裝和維護過程中的繁瑣，是普通電纜和母線槽理想的更新換代產品。
預制分支電纜主要應用于中高層建筑，同時也廣泛應用于辦公樓、酒店、醫院、購物中心、工廠、礦山、高速公路、隧道、機場、橋梁、文化及體育活動場所等各類建筑與場地。

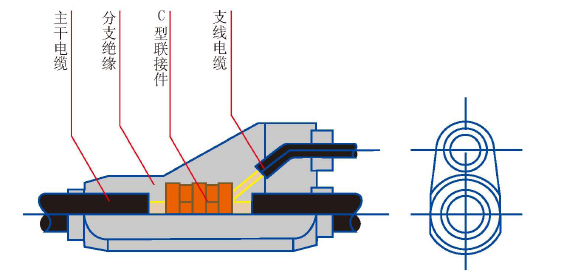

圖1預制分支電纜結構示意圖
圖2 預制分支電纜外形效果示意圖
2、預制分支電纜主要特點
預制分支電纜根據各個具體建筑的結構特點和配電要求，將主干電纜、分支線電纜、分支連接體等三部分進行一體化設計制造。可以說，預制分支電纜就是一種為現代建筑度身定做、量體裁衣的專業產品，具有優良的技術經濟指標。在工程經濟性、技術先進性和安裝便利性方面，比傳統電纜和母線具有突出的優點：
2.1電氣性能好
分支電纜接頭采用工廠化生產，制作時間短，工作環境好，加之合理的制造工藝設計，使接觸電阻很小且非常穩定；采用特定工藝制造的模塑接頭，氣密性良好，防水防潮耐腐蝕，即使工作在較惡劣的環境中，也能保證正常供電。
2.2供電可靠性高
分支電纜干線采用整根電纜，中間無斷點，這樣既減小了干線故障隱患，又降低了線路損耗，加之很小的接頭電阻和良好的絕緣性能，使供電可靠性大大提高，達到長期免維護的要求。
2.3具有優良的抗震性能，保證運輸、安裝過程及運行中，外部原因造成的震動不會對電纜整體性能產生影響。
2.4提供整套的安裝附件，施工方便。
2.5采用地面拉起或樓頂放下的方法安裝，電纜到位后，按規定間距固定在支架上即可，安裝簡單可靠，對安裝環境要求低。
2.6綜合經濟效益明顯
據有關資料，采用分支電纜的投資僅為緊密母線投資的30％左右，安裝工時僅為緊密母線的1/10左右，大大降低了工程造價。加上運行可靠，無需任何維護保養，經濟效益非常明顯。
2.7品種多、規格全，選用靈活，任意組合.
我公司生產的預制分支電纜具有獨創的防水技術，每個分支接頭均通過浸水耐壓試驗，屬國內領先。
產品標準：
JG/T147-2002《額定電壓0.6/1kV銅芯塑料絕緣預制分支電力電纜》
JB/T10636-2006《額定電壓0.6/1Kv(Um=1.2Kv)銅芯塑料絕緣預制分支電力電纜》
KL/JT45-2002《預制分支電纜技術條件》
分支電纜型號和規格：
3、預制分支電纜的型號、范圍和名稱
表1 普通型
|
型號 |
額定電壓 |
標稱截面(mm2) |
名稱 |
|
FZ-VV |
0.6/1KV |
10-630 |
聚氯乙烯絕緣聚氯乙烯護套預制分支電纜 |
|
FZ-YJV |
交聯聚乙烯絕緣聚氯乙烯護套預制分支電纜 |
表2 阻燃型
|
型號 |
額定電壓(V) |
標稱截面(mm2) |
名稱 |
|
|
有
鹵
|
FZ -VV-ZA FZ -VV-ZB FZ -VV-ZC |
0.6/1KV |
10-630 |
聚氯乙烯絕緣聚氯乙烯護套A類阻燃 預制分支電纜 聚氯乙烯絕緣聚氯乙烯護套B類阻燃 預制分支電纜 聚氯乙烯絕緣聚氯乙烯護套C類阻燃 預制分支電纜 |
|
FZ -YJV-ZA FZ -YJV-ZB FZ -YJV-ZC |
交聯聚乙烯絕緣聚氯乙烯護套A類阻燃預制分支電纜 交聯聚乙烯絕緣聚氯乙烯護套B類阻燃預制分支電纜 交聯聚乙烯絕緣聚氯乙烯護套C類阻燃預制分支電纜 |
|||
|
無
鹵 |
FZ-YJY-WDZ FZ-YJY-WDZA FZ-YJY-WDZB FZ-YJY-WDZC |
0.6/1KV |
10-630 |
交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃預制分支電纜 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃A類預制分支電纜 交聯聚乙烯絕聚烯烴護套無鹵低煙阻燃B類預制分支電纜 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃C類預制分支電纜 |
表3 耐火型
|
型號 |
額定電壓 |
標稱截面(mm2) |
名稱 |
|
|
有
鹵
|
FZ -VV-NA FZ -VV-NB FZ -VV-NC |
0.6/1KV |
10-630 |
聚氯乙烯絕緣聚氯乙烯護套A類耐火預制分支電纜 聚氯乙烯絕緣聚氯乙烯護套B類耐火預制分支電纜 聚氯乙烯絕緣聚氯乙烯護套C類耐火預制分支電纜 |
|
FZ -YJV-NA FZ -YJV-NB FZ -YJV-NC |
0.6/1KV |
10-630 |
交聯聚乙烯絕緣聚氯乙烯護套A類耐火預制分支電纜 交聯聚乙烯絕緣聚氯乙烯護套B類耐火預制分支電纜 交聯聚乙烯絕緣聚氯乙烯護套C類耐火預制分支電纜 |
|
|
無
鹵 |
FZ-YJY-WDZN FZ-YJY-WDZAN FZ-YJY-WDZBN FZ-YJY-WDZCN |
0.6/1KV |
10-630 |
交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃耐火預制分支電纜 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃A類耐火預制分支電纜 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃B類耐火預制分支電纜 交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃C類耐火預制分支電纜 |
4、電纜結構
4.1普通型電纜結構
圖3單芯電纜 圖4 四芯擰絞型電纜(300mm2及以下)
阻燃型電纜結構
圖5單芯電纜 圖6四芯擰絞型電纜(300mm2及以下)
耐火型電纜結構
圖7單芯電纜 圖8四芯擰絞型電纜(300mm2及以下

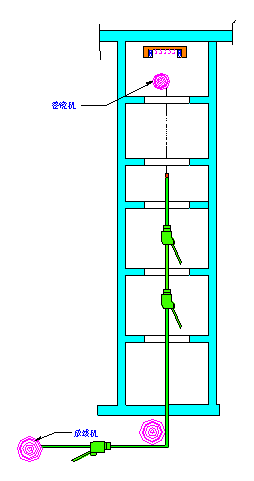

5、分支電纜安裝敷設方法
5.1將電纜盤放線架上（一般電纜放在樓下，將電纜拉上去）；
5.2提升用的繩索通過卷繞機下與電纜相連；
5.3開動卷繞機將電纜提升上去（也可用人力提升）；
5.4提升用的電纜網套或吊頭到達樓層頂部時將網套或吊頭掛在準備好的吊鉤上；
5.5用專用夾具按規定固定好分支電纜；
5.6將分支頭與電流表或配電箱連接；
5.7將主干電纜與配電箱連接；
注：敷設也可由樓層頂部向下放線。
6、預制分支電纜使用指南
6.1為防止電纜受損傷，運輸和敷設過程中應防止撞擊；
6.2周圍環境溫度低于0℃時，電纜敷設前應先預熱；
6.3最小彎曲半徑應不小于電纜實際外徑的20倍；
6.4對于XLPE絕緣PVC護套預制分支電纜，最高允許連續運行溫度不超過90℃，短路溫度不超過250℃，短路時間不超過5s；
6.5對于PVC絕緣PVC護套預制分支電纜，最高允許連續運行溫度不超過70℃，短路溫度不超過160℃，短路時間不超過5s；
6.6所有的分支聯接部都應處于線路的直線段處；
6.7敷設到線路上的預制分支電纜應在24小時內緊固完畢；
6.8固定單芯電纜時，應防止渦流效應，禁止使用導磁金屬夾具；
6.9敷設、安裝時，分支線不應承受拉力。
